M.2 PCIE NVME SSD חדש 256GB 512GB 1T 2T HG2283 פלוס HYNIX V7
M.2 2280 S2 NVME SSD HG2283 פלוס Hynix V7 1. מפרט מוצר קיבולת - 128GB, 256GB, 512GB, 1024GB, 2048GB - תמיכה ב32-מצב כתובת סיביות ממשק חשמלי/פיזי − ממשק פיזי - תואם ל-NVMe 1.3 - PCIe Express Base Ver 3.1 - PCIe Gen 3 x 4 נתיב ותואם לאחור ל...
M.2 2280 S2 NVME SSD HG2283 בתוספת Hynix V7
1. מפרט מוצר
קיבולת
- 128GB, 256GB, 512GB, 1024GB, 2048GB
− תמיכה ב32-מצב כתובת סיביות
ממשק חשמלי/פיזי
- ממשק PCIe
- תואם ל-NVMe 1.3
- PCIe Express Base Ver 3.1
- PCIe Gen 3 x 4 נתיב ותואם אחורה ל-PCIe Gen 2 ו-Gen 1
תמיכה עד QD 128 עם עומק תור של עד 64K
- תמיכה בניהול צריכת חשמל
נתמך ב-NAND Flash
תמיכה בעד 16 הפעלת שבב Flash (CE) בתוך עיצוב יחיד
- תמיכה בעד 4 יחידות של פלאש BGA132
− תמיכה ב-8-bit I/O NAND Flash
− תמיכה בממשק Toggle2.0, Toggle3.0, ONFI 2.3, ONFI 3.0, ONFI 3.2 ו-ONFI 4.0
Samsung V6 3D NAND
Hynix V7 3D NAND
תוכנית ECC
− HG2283 PCIe SSD מחיל LDPC של אלגוריתם ECC.
תמיכה בגודל מגזר
− 512B
- 4KB
UART/GPIO
תמיכה בפקודות SMART ו-TRIM
טווח LBA
תקן IDEMA
ביצועים
ביצועים של HG2283 פלוס Hynix V7 (1200Mbps)
|
קיבולת |
מבנה פלאש (חבילת BGA) |
לִספִירַת הַנוֹצרִים# |
סוג הבזק |
רצף (CDM) |
מד IOM |
||
|
קריאה (MB/s) |
כתוב (MB/s) |
קריאה (IOPS) |
כתוב (IOPS) |
||||
|
128GB |
DDP x 1 |
2 |
BGA132, Hynix V7 |
1650 |
1100 |
195K |
260K |
|
256GB |
DDP x 2 |
4 |
BGA132, Hynix V7 |
3100 |
1850 |
360K |
450K |
|
512GB |
QDP x 2 |
8 |
BGA132, Hynix V7 |
3100 |
2090 |
360K |
475K |
|
1024GB |
QDP x 4 |
16 |
BGA132, Hynix V7 |
3100 |
2200 |
360K |
480K |
|
2048GB |
ODP x 4 |
16 |
BGA132, Hynix V7 |
3100 |
2200 |
360K |
480K |
הערות:
1. הביצועים התבססו על פלאש Hynix V7 TLC NAND.
צריכת חשמל
|
קיבולת |
תצורת פלאש (חבילת BGA) |
|
צריכת חשמל3 |
|
|
|
קריאה (mW) |
כתוב (mW) |
PS3 (mW) |
PS4 (mW) |
||
|
128GB |
DDP x 1 |
2940 |
2530 |
50 |
5 |
|
256GB |
DDP x 2 |
4120 |
3400 |
50 |
5 |
|
512GB |
QDP x 2 |
4090 |
3390 |
50 |
5 |
|
1024GB |
QDP x 4 |
4050 |
3380 |
50 |
5 |
|
2048GB |
ODP x 4 |
4440 |
3810 |
50 |
5 |
הערות:
1. נתונים שנמדדו על סמך Hynix V7 512Gb mono die TLC Flash.
2. צריכת החשמל נמדדת במהלך פעולות הקריאה והכתיבה הרציפות שבוצעו על ידי IOMeter.
ניהול פלאש
1.4.1. קוד תיקון שגיאות (ECC)
תאי זיכרון פלאש ידרדרו עם השימוש, מה שעלול ליצור שגיאות סיביות אקראיות בנתונים המאוחסנים. לפיכך, HG2283 PCIe SSD מיישם את LDPC (בדיקת צפיפות נמוכה) של אלגוריתם ECC, אשר יכול לזהות ולתקן שגיאות המתרחשות במהלך תהליך הקריאה, להבטיח שהנתונים נקראו כהלכה, כמו גם להגן על הנתונים מפני שחיתות.
1.4.2. פילוס ללבוש
התקני פלאש NAND יכולים לעבור רק מספר מצומצם של מחזורי תכנות/מחיקה, כאשר אמצעי פלאש אינם בשימוש שווה, בלוקים מסוימים מתעדכנים בתדירות גבוהה יותר מאחרים ואורך חיי המכשיר יצטמצם באופן משמעותי. לפיכך, פילוס בלאי מוחל כדי להאריך את תוחלת החיים של פלאש NAND על ידי הפצה שווה של מחזורי כתיבה ומחיקה על פני המדיה.
HosinGlobal מספקת אלגוריתם פילוס בלאי מתקדם, שיכול לפזר ביעילות את השימוש בפלאש בכל אזור מדיה הפלאש. יתרה מכך, על ידי הטמעת אלגוריתמי פילוס בלאי דינמיים וסטטיים כאחד, תוחלת החיים של מבזק ה-NAND משתפרת מאוד.
1.4.3. ניהול בלוקים גרוע
בלוקים גרועים הם בלוקים שאינם פועלים כראוי או מכילים יותר ביטים לא חוקיים הגורמים לנתונים מאוחסנים ללא יציבות, ואמינותם אינה מובטחת. בלוקים שמזוהים ומסומנים כפגועים על ידי היצרן מכונים "בלוקים רעים מוקדמים". בלוקים רעים המפותחים במהלך חייו של הפלאש נקראים "Later Bad Blocks". HosinGlobal מיישמת אלגוריתם יעיל של ניהול בלוקים רעים כדי לזהות את הבלוקים הרעים שיוצרו במפעל ומנהלת בלוקים רעים המופיעים עם השימוש. תרגול זה מונע מאחסנת נתונים בבלוקים גרועים ומשפר עוד יותר את מהימנות הנתונים.
1.4.4. מְטוּפָּח
TRIM היא תכונה המסייעת לשפר את ביצועי הקריאה/כתיבה והמהירות של כונני מצב מוצק (SSD). שלא כמו כונני דיסק קשיח (HDD), כונני SSD אינם מסוגלים לדרוס נתונים קיימים, כך שהשטח הפנוי קטן בהדרגה עם כל שימוש. באמצעות פקודת TRIM, מערכת ההפעלה יכולה ליידע את ה-SSD כך שניתן להסיר לצמיתות בלוקים של נתונים שאינם בשימוש עוד. לפיכך, ה-SSD יבצע את פעולת המחיקה, אשר מונעת מנתונים שאינם בשימוש לתפוס בלוקים בכל עת.
1.4.5. לִכאוֹב
SMART, ראשי תיבות של טכנולוגיית ניטור עצמי, ניתוח ודיווח, הוא תקן פתוח המאפשר לכונן מצב מוצק לזהות אוטומטית את תקינותו ולדווח על כשלים פוטנציאליים. כאשר תקלה מתועדת על ידי SMART, משתמשים יכולים לבחור להחליף את הכונן כדי למנוע הפסקה בלתי צפויה או אובדן נתונים. יתרה מכך, SMART יכול להודיע למשתמשים על תקלות צפויות בזמן שעדיין יש זמן לבצע פעולות יזומות, כגון שמירת נתונים במכשיר אחר.
1.4.6. אספקת יתר
הקצאת יתר מתייחסת לשטח הנוסף המשמר מעבר לקיבולת המשתמש ב-SSD, שאינו גלוי למשתמשים ואינו יכול לשמש אותם. עם זאת, זה מאפשר לבקר SSD לנצל שטח נוסף לביצועים טובים יותר ו-WAF. עם אספקת יתר, הביצועים וה-IOPS (פעולות קלט/פלט לשנייה) משופרים על ידי מתן מרחב נוסף לבקרת לניהול מחזורי P/E, מה שמשפר גם את האמינות והסיבולת. יתר על כן, הגברת הכתיבה של ה-SSD הופכת נמוכה יותר כאשר
הבקר כותב נתונים לפלאש.
1.4.7. שדרוג קושחה
הקושחה יכולה להיחשב כמערכת של הוראות כיצד ההתקן מתקשר עם המארח. קושחה תהיה ניתנת לשדרוג כאשר תכונות חדשות יתווספו, בעיות תאימות יתוקנו או ביצועי קריאה/כתיבה ישתפרו.
1.4.8. מצערת תרמית
מטרת המצערת התרמית היא למנוע מכל רכיב ב-SSD להתחמם יתר על המידה במהלך פעולות קריאה וכתיבה. HG2283 מתוכנן עם חיישן תרמי על המות ובדיוק שלו; הקושחה יכולה להחיל רמות שונות של מצערת כדי להשיג את מטרת ההגנה בצורה יעילה ויזומה באמצעות קריאה SMART.
1.5. תכונות אבטחה מתקדמות של מכשיר
1.5.1. מחיקה מאובטחת
Secure Erase היא פקודת פורמט NVMe סטנדרטית ותכתוב את כל "0x00" כדי למחוק את כל הנתונים בכוננים קשיחים ו-SSD. כאשר פקודה זו מונפקת, בקר SSD ימחק את בלוקי האחסון שלו ויחזור להגדרות ברירת המחדל של היצרן.
1.5.2. מחיקת קריפטו
מחיקת קריפטו היא תכונה המוחקת את כל הנתונים של SSD המופעל על ידי OPAL או כונן "SED" (דיסק מאופשר אבטחה) על ידי איפוס מפתח ההצפנה של הדיסק. מכיוון שהמפתח משתנה, הנתונים שהוצפנו בעבר יהפכו לחסרי תועלת, כדי להשיג את המטרה של אבטחת מידע.
1.5.3. SID של נוכחות פיזית (PSID)
SID של נוכחות פיזית (PSID) מוגדר על ידי TCG OPAL כמחרוזת תווים 32-והמטרה היא להחזיר את ה-SSD להגדרות הייצור שלו כאשר הכונן עדיין מופעל על ידי OPAL. ניתן להדפיס קוד PSID על תווית SSD כאשר SSD המופעל ב-OPAL תומך בתכונת החזרת PSID.
1.6. ניהול SSD לכל החיים
1.6.1. טרה-בייט כתובה (TBW)
TBW (Terabytes Written) היא מדידה של תוחלת החיים הצפויה של כונני SSD, המייצגת את כמות הנתונים
נכתב למכשיר. כדי לחשב את ה-TBW של SSD, המשוואה הבאה מיושמת:
TBW = [(סיבולת NAND) x (קיבולת SSD)] / [WAF]
סיבולת NAND: סיבולת NAND מתייחסת למחזור ה-P/E (תוכנית/מחיקה) של הבזק NAND.
קיבולת SSD: קיבולת ה-SSD היא הקיבולת הספציפית בסך הכל של SSD.
WAF: Write Amplification Factor (WAF) הוא ערך מספרי המייצג את היחס בין כמות הנתונים שבקר SSD צריך לכתוב לבין כמות הנתונים שבקר ההבזק של המארח כותב. WAF טוב יותר, שהוא קרוב ל-1, מבטיח סיבולת טובה יותר ותדירות נמוכה יותר של נתונים שנכתבים לזיכרון הבזק.
TBW במסמך זה מבוסס על עומס העבודה של JEDEC 218/219.
1.6.2. מחוון ללבוש מדיה
מחוון החיים בפועל מדווח על ידי SMART Attribute byte index [5], אחוז בשימוש, ממליץ למשתמש להחליף כונן כאשר הוא מגיע ל-100 אחוז.
1.6.3. מצב קריאה בלבד (סוף החיים)
כאשר הכונן מזדקן על ידי מחזורי תוכניות/מחיקה מצטברים, מדיה שחוקה עלולה לגרום למספרים הולכים וגדלים של חסימה פגומה מאוחרת יותר. כאשר מספר בלוקים טובים שמישים נופל מחוץ לטווח שמיש מוגדר, הכונן יודיע למארח באמצעות אירוע AER ואזהרה קריטית להיכנס למצב קריאה בלבד כדי למנוע פגיעה נוספת בנתונים. המשתמש צריך להתחיל מיד להחליף את הכונן באחר.
1.7. גישה אדפטיבית לכוונון ביצועים
1.7.1. תפוקה
בהתבסס על השטח הפנוי של הדיסק, HG2283 יסדיר את מהירות הקריאה/כתיבה וינהל את ביצועי התפוקה. כאשר עדיין נשאר הרבה מקום, הקושחה תבצע פעולת קריאה/כתיבה ללא הרף. עדיין אין צורך ליישם איסוף אשפה כדי להקצות ולשחרר זיכרון, מה שיאיץ את עיבוד הקריאה/כתיבה כדי לשפר את הביצועים. להיפך, כאשר המקום עומד לנצל, HG2283 יאט את עיבוד הקריאה/כתיבה ויישם איסוף אשפה כדי לשחרר זיכרון. לפיכך, ביצועי הקריאה/כתיבה יהפכו לאיטיים יותר.
1.7.2. חיזוי ואחזר
בדרך כלל, כאשר המארח מנסה לקרוא נתונים מה- PCIe SSD, ה- PCIe SSD יבצע פעולת קריאה אחת בלבד לאחר קבלת פקודה אחת. עם זאת, HG2283 מחיל Predict & Fetch כדי לשפר את מהירות הקריאה. כאשר המארח מנפיק פקודות קריאה עוקבות ל- PCIe SSD, ה- PCIe SSD יצפה אוטומטית שגם הפקודות הבאות יהיו קריאה. לפיכך, לפני קבלת הפקודה הבאה, פלאש כבר הכין את הנתונים. בהתאם, זה מאיץ את זמן עיבוד הנתונים, והמארח לא צריך לחכות כל כך הרבה זמן כדי לקבל נתונים.
1.7.3. SLC Caching
עיצוב הקושחה של HG2283 מאמץ כעת אחסון במטמון דינמי כדי לספק ביצועים טובים יותר לסבולת טובה יותר וחווית משתמש לצרכן.
3.1. תנאים סביבתיים 3.1.1. טמפרטורה ולחות
טבלה 3-1 טמפרטורה גבוהה
|
|
טֶמפֶּרָטוּרָה |
לחות |
|
מבצע |
70 מעלות |
0 אחוז RH |
|
אִחסוּן |
85 מעלות |
0 אחוז RH |
טבלה 3-2 טמפרטורה נמוכה
|
|
טֶמפֶּרָטוּרָה |
לחות |
|
מבצע |
תואר 0 |
0 אחוז RH |
|
אִחסוּן |
תואר -40 |
0 אחוז RH |
טבלה 3-3 לחות גבוהה
|
|
טֶמפֶּרָטוּרָה |
לחות |
|
מבצע |
40 מעלות |
90 אחוז RH |
|
אִחסוּן |
40 מעלות |
93 אחוז RH |
טבלה 3-4 מחזור טמפרטורה
|
|
טֶמפֶּרָטוּרָה |
|
מבצע |
תואר 0 |
|
70 מעלות1 |
|
|
אִחסוּן |
תואר -40 |
|
85 מעלות |
הערות:
1. טמפרטורת הפעולה נמדדת על ידי טמפרטורת המארז, שבה ניתן להחליט באמצעות SMART Airflow והיא תאפשר להפעיל את המכשיר בטמפרטורה המתאימה לכל רכיב במהלך סביבת עומסים כבדים.
3.1.2. הֶלֶם
טבלה 3-5 הלם
|
|
כוח האצה |
|
לא מבצעי |
1500G |
3.1.3. רֶטֶט
טבלה 3-6 רטט
|
|
Cond |
ion |
|
תדירות/תזוזה |
תדירות/האצה |
|
|
לא מבצעי |
20 הרץ ~ 80 הרץ / 1.52 מ"מ |
80Hz~2000Hz/20G |
3.1.4. יְרִידָה
טבלה 3-7 ירידה
|
|
|
גובה ירידה |
|
|
מספר ירידה |
|
לא מבצעי |
|
80 ס"מ נפילה חופשית |
|
|
6 פנים של כל יחידה |
|
3.1.5. הִתעַקְמוּת |
טבלה 3-8 כיפוף |
|
|
||
|
|
|
כּוֹחַ |
|
|
פעולה |
|
לא מבצעי |
|
גדול או שווה ל-20N |
|
|
החזק דקה/5 פעמים |
|
3.1.6. עֲנָק |
טבלה 3-9 מומנט |
|
|
||
|
|
|
כּוֹחַ |
|
|
פעולה |
|
לא מבצעי |
|
0.5N-m או ±2.5 מעלות |
|
|
החזק דקה/5 פעמים |
|
3.1.7. פריקה אלקטרוסטטית (ESD) |
טבלה 3-10 ESD |
|
|
||
|
מִפרָט |
|
|
פלוס /- 4KV |
|
|
|
EN 55024, CISPR 24 EN 61000-4-2 ו-IEC 61000-4-2 |
פונקציות ההתקן מושפעות, אך EUT יחזור למצבו הרגיל או התפעולי באופן אוטומטי. |
||||
4. מפרט חשמל
4.1. מתח אספקה
טבלה 4-1 מתח אספקה
|
פָּרָמֶטֶר |
דֵרוּג |
|
מתח הפעלה |
מינימום=3.14 V מקסימום=3.47 V |
|
זמן עלייה (מקסימום/דקה) |
10 אלפיות השנייה / 0.1 אלפיות השנייה |
|
זמן סתיו (מקסימום/דקה) |
1500 ms / 1 ms |
|
מינימום זמן כבוי1 |
1500 אלפיות השנייה |
הערה:
1. זמן מינימלי בין הסרת החשמל מה-SSD (Vcc < 100 mV) לבין הפעלת המתח מחדש לכונן.
4.2. צריכת חשמל
טבלה 4-2 צריכת חשמל במיליוואט
|
קיבולת |
תצורת פלאש |
לִספִירַת הַנוֹצרִים# |
קרא (מקסימום) |
כתוב (מקסימום) |
לקרוא (ממוצע) |
כתוב (ממוצע) |
|
128GB |
DDP x 1 |
2 |
3200 |
2930 |
2940 |
2530 |
|
256GB |
DDP x 2 |
4 |
4650 |
4560 |
4120 |
3400 |
|
512GB |
QDP x 2 |
8 |
5260 |
4190 |
4090 |
3390 |
|
1024GB |
QDP x 4 |
16 |
5350 |
6070 |
4050 |
3380 |
|
2048GB |
ODP x 4 |
16 |
6320 |
6650 |
4440 |
3810 |
הערות:
מבוסס על סדרת APF1Mxxx תחת טמפרטורת הסביבה.
הערך הממוצע של צריכת החשמל מושג על סמך 100 אחוז יעילות המרה.
מתח ההספק הנמדד הוא 3.3V.
הטמפרטורה של התקן אחסון ב-PS1 צריכה להישאר קבועה או צריכה לרדת מעט עבור כל עומסי העבודה, כך שההספק בפועל ב-PS1 צריך להיות נמוך מ-PS0.
הטמפרטורה של התקן אחסון ב-PS2 אמורה לרדת בחדות עבור כל עומסי העבודה, כך שההספק בפועל ב-PS2 אמור להיות נמוך מ-PS1.
5. ממשק
5.1. הקצאת סיכות ותיאורים
הטבלה {{0}} מגדירה את הקצאת האות של מחבר ה-NGFF הפנימי לשימוש ב-SSD, המתוארת במפרט PCI Express M.2 גרסה 1.0 של PCI-SIG.
טבלה 5-1 הקצאת פינים ותיאור של HG2283 M.2 2280
|
מס' סיכה |
פין PCIe |
תיאור |
|
1 |
GND |
CONFIG_3=GND |
|
2 |
3.3V |
מקור 3.3V |
|
3 |
GND |
קרקע, אדמה |
|
4 |
3.3V |
מקור 3.3V |
|
5 |
PETn3 |
אות הפרש PCIe TX מוגדר על ידי מפרט PCI Express M.2 |
|
6 |
N/C |
אין חיבור |
|
7 |
PETp3 |
אות הפרש PCIe TX מוגדר על ידי מפרט PCI Express M.2 |
|
8 |
N/C |
אין חיבור |
|
9 |
GND |
קרקע, אדמה |
|
10 |
LED1# |
ניקוז פתוח, אות פעיל נמוך. האותות הללו משמשים כדי לאפשר לכרטיס התוספת לספק מחווני מצב באמצעות התקני LED שיסופקו על ידי המערכת. |
|
11 |
PERn3 |
אות הפרש PCIe RX מוגדר על ידי מפרט PCI Express M.2 |
|
12 |
3.3V |
מקור 3.3V |
|
13 |
PERp3 |
אות הפרש PCIe RX מוגדר על ידי מפרט PCI Express M.2 |
|
14 |
3.3V |
מקור 3.3V |
|
15 |
GND |
קרקע, אדמה |
|
16 |
3.3V |
מקור 3.3V |
|
17 |
PETn2 |
אות הפרש PCIe TX מוגדר על ידי מפרט PCI Express M.2 |
|
18 |
3.3V |
מקור 3.3V |
|
19 |
PETp2 |
אות הפרש PCIe TX מוגדר על ידי מפרט PCI Express M.2 |
|
20 |
N/C |
אין חיבור |
|
21 |
GND |
קרקע, אדמה |
|
22 |
N/C |
אין חיבור |
|
23 |
PERn2 |
אות הפרש PCIe RX מוגדר על ידי מפרט PCI Express M.2 |
|
24 |
N/C |
אין חיבור |
|
25 |
PERp2 |
אות הפרש PCIe RX מוגדר על ידי מפרט PCI Express M.2 |
|
26 |
N/C |
אין חיבור |
|
27 |
GND |
קרקע, אדמה |
|
28 |
N/C |
אין חיבור |
|
29 |
PETn1 |
אות הפרש PCIe TX מוגדר על ידי מפרט PCI Express M.2 |
|
30 |
N/C |
אין חיבור |
|
31 |
PETp1 |
אות הפרש PCIe TX מוגדר על ידי מפרט PCI Express M.2 |
|
32 |
GND |
קרקע, אדמה |
|
33 |
GND |
קרקע, אדמה |
|
34 |
N/C |
אין חיבור |
|
35 |
PERn1 |
אות הפרש PCIe RX מוגדר על ידי מפרט PCI Express M.2 |
|
36 |
N/C |
אין חיבור |
|
37 |
PERp1 |
אות הפרש PCIe RX מוגדר על ידי מפרט PCI Express M.2 |
|
מס' סיכה |
פין PCIe |
תיאור |
|
38 N/C |
אין חיבור |
|
|
39 GND |
קרקע, אדמה |
|
|
40 SMB_CLK (I/O)(0/1.8V) |
שעון SMBus; פתח ניקוז עם משיכה למעלה בפלטפורמה |
|
|
41 |
PETn0 |
אות הפרש PCIe TX מוגדר על ידי מפרט PCI Express M.2 |
|
42 |
SMB{{0}}נתונים (I/O)(0/1.8V) |
SMBus Data; פתח ניקוז עם משיכה למעלה בפלטפורמה. |
|
43 |
PETp0 |
אות הפרש PCIe TX מוגדר על ידי מפרט PCI Express M.2 |
|
44 |
ALERT#(O) (0/1.8V) |
הודעת התראה למאסטר; פתח ניקוז עם משיכה על הפלטפורמה; פעיל נמוך. |
|
45 |
GND |
קרקע, אדמה |
|
46 |
N/C |
אין חיבור |
|
47 |
PERn0 |
אות הפרש PCIe RX מוגדר על ידי מפרט PCI Express M.2 |
|
48 |
N/C |
אין חיבור |
|
49 |
PERp0 |
אות הפרש PCIe RX מוגדר על ידי מפרט PCI Express M.2 |
|
50 |
PERST#(I)(0/3.3V) |
PE-Reset הוא איפוס פונקציונלי לכרטיס כפי שהוגדר במפרט PCIe Mini CEM. |
|
51 |
GND |
קרקע, אדמה |
|
52 |
CLKREQ#(I/O)(0/3.3V) |
בקשת שעון היא אות בקשת שעון ייחוס כפי שהוגדר על ידי מפרט PCIe Mini CEM; משמש גם על ידי מדינות משנה L1 PM. |
|
53 |
REFCLKn |
אותות PCIe Reference Clock (100 מגה-הרץ) מוגדרים על-ידי מפרט PCI Express M.2. |
|
54 |
PEWAKE#(I/O)(0/3.3V) |
PCIe PME Wake. פתח ניקוז עם משיכה כלפי מעלה בפלטפורמה; פעיל נמוך. |
|
55 |
REFCLKp |
אותות PCIe Reference Clock (100 מגה-הרץ) מוגדרים על-ידי מפרט PCI Express M.2. |
|
56 |
שמור עבור MFG DATA |
קו נתוני ייצור. משמש לייצור SSD בלבד. לא בשימוש בפעולה רגילה. יש להשאיר פינים N/C בשקע הפלטפורמה. |
|
57 |
GND |
קרקע, אדמה |
|
58 |
שמור עבור MFG CLOCK |
קו שעון ייצור. משמש לייצור SSD בלבד. לא בשימוש בפעולה רגילה. יש להשאיר פינים N/C בשקע הפלטפורמה. |
|
59 |
מפתח מודול M |
מפתח מודול |
|
60 |
מפתח מודול M |
|
|
61 |
מפתח מודול M |
|
|
62 |
מפתח מודול M |
|
|
63 |
מפתח מודול M |
|
|
64 |
מפתח מודול M |
|
|
65 |
מפתח מודול M |
|
|
66 |
מפתח מודול M |
|
|
67 |
N/C |
אין חיבור |
|
68 |
SUSCLK(32KHz) (I)(0/3.3V) |
קלט אספקת שעון של 32.768 קילו-הרץ המסופק על ידי ערכת השבבים של הפלטפורמה כדי להפחית את הספק והעלות של המודול. |
|
69 |
NC |
CONFIG_1=אין חיבור |
|
70 |
3.3V |
מקור 3.3V |
|
71 |
GND |
קרקע, אדמה |
|
72 |
3.3V |
מקור 3.3V |
|
73 |
GND |
קרקע, אדמה |
|
74 |
3.3V |
מקור 3.3V |
|
75 |
GND |
CONFIG_2=קרקע |

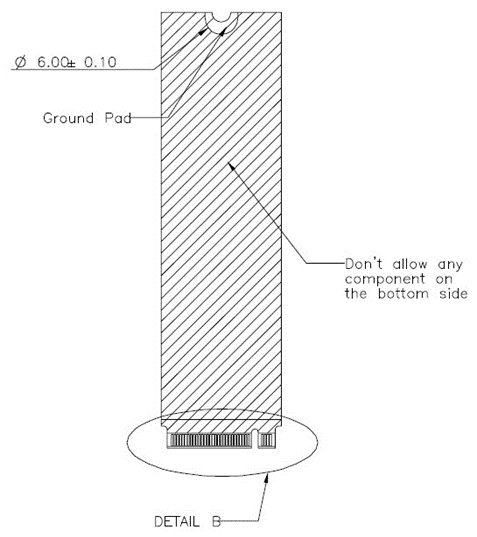

גורם צורה: M.2 2280 S2
מידות: 80.00mm (L) x 22.00mm (W) x 2.15mm (H)
|
צפה בכיוון |
תרשים |
|
חלק עליון |

|
|
תַחתִית |
|
|
צפה בכיוון |
תרשים |
|
צַד |
|
|
|
|
איור 7-1 תרשים וממדים מכאניים של המוצר
8. הערות יישום
8.1. אמצעי זהירות לטיפול בקנה מידה של שבב ברמת רקיק (WLCSP).
ישנם הרבה רכיבים המורכבים על התקן SSD יחיד. נא לטפל בכונן בזהירות במיוחד כאשר יש לו רכיבי WLCSP (Wafer Level Chip Scale Packaging) כגון PMIC, חיישן תרמי או מתג עומס. WLCSP היא אחת מטכנולוגיות האריזה שאומצו באופן נרחב ליצירת טביעות רגל קטנות יותר, אך כל בליטות או שריטות עלולות להזיק לחלקים האולטרה-קטנים הללו, לכן מומלץ מאוד טיפול עדין.
אל תפיל SSD
התקן SSD בזהירות
קרע SSD בחבילה מתאימה
8.2. M Key M.2 SSD אמצעי זהירות
M Key M.2 SSD (איור 1) תואם רק לשקע M Key (איור 2). כפי שמוצג במקרה שימוש 2, שימוש לרעה עלול לגרום לנזק חמור ל-SSD כולל שריפה.
איור 8-1 M Key M.2 אמצעי זהירות להרכבה
תגיות פופולריות: M.2 PCIE NVME SSD חדש 256GB 512GB 1T 2T HG2283 פלוס HYNIX V7, סין M.2 PCIE NVME SSD חדש 256GB 512GB 1T 2T HG2283 פלוס HYNIX V7
שלח החקירה
